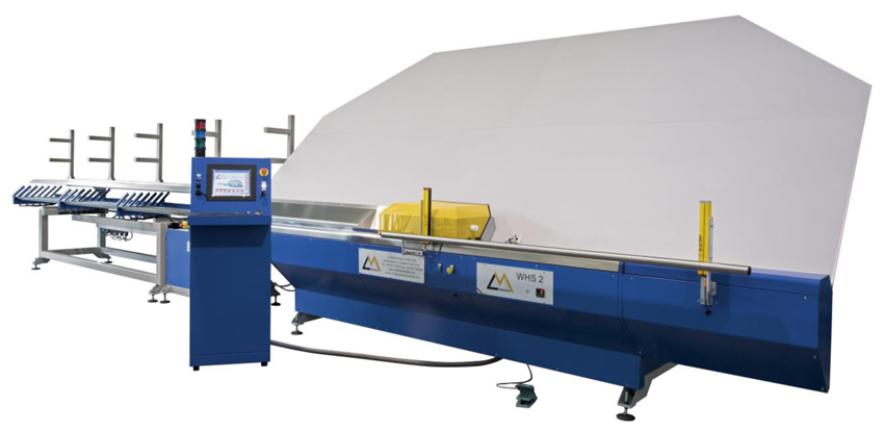

МАШИНА ДЛЯ ГИБКИ РАМОК WHS2
Машина для автоматической гибки рамок WHS2 применяется для гибки алюминиевого профиля и теплых кромок типа Chromatech Ultra / TGI Spacer M / Thermix TX.N Plus / Thermobar / Multitech / Swisspacer Advance / Swisspacer Ultimate. Машина автоматически настраивается на работу с конкретной рамкой, поэтому необходимости в дополнительных регулировках нет (даже в модуле гибочного инструмента или лезвия ножа).
При обработке алюминия или Chromatech Ultra / TGI Spacer M / Thermix TX.N Plus можно формировать квадратный и прямоугольный прямой профиль в форме трапеции, треугольника, пятиугольника или изогнутый и дугообразный профиль. Также есть возможность формирования специальных профилей. Машина также может работать как резак.
Конструкция является простой и удобной в использовании, не требует замены гибочного инструмента и внесения изменений в систему гибки и резки со стороны пользователя при смене типа и толщины профиля.
Операции управления выполняются с помощью простой компьютерной программы, которая позволяет управлять всеми рабочими параметрами и настраивать конкретные условия для рамок разных типов. С помощью простых и интуитивно понятных интерактивных окон ПК создается удобный человеко-машинный интерфейс. Практически все параметры можно проверять и регулировать одновременно, чтобы гарантировать быстрое обучение и управление основными элементами технологии.
Программа по оптимизации работы помогает оптимизировать порядка 1200 различных параметров с учетом типа, цвета и ширины используемого материала. Оптимизация выполняется по требованию, типу и толщине рамки, по заказчику и пр. В рамках этой программы используются исходные данные о рамке, ширине оборудования для алюминиевых рамок и теплых кромок в результате подбирается упругость и длина гиба, а также параметры гибки.
Программу можно подключить к наиболее часто используемой системе оптимизации раскройных столов (Perfect Cut, Optima, Albat-Wirsam, Hanic, First Degree и др.). Программа работает на итальянском, английском, французском, испанском, немецком, польском языках, и можно без труда дополнить список новыми языками. Машина оснащается системами дистанционной поддержки и видеоподдержки.
Система обогрева/охлаждения полностью встроена в машину и является полностью автоматической. Все регулировки можно выполнять напрямую из программы управления машиной.
Машина оснащается системой смазки для смазки лезвия ножа в процессе резки рамок. Благодаря системе смазки нож оставляет меньше царапин на рамке при резке, и при этом продлевается срок службы ножа и качество реза.
Есть возможность подключения лазерного/струйного принтера или принтера этикеток.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Обрабатываемые рамки: высота 6,5–7 мм
Aluminium / Chromatech Ultra / Thermix TX.Pro / TGI Spacer M / Thermobar / Multitech / Swisspacer Advance / Swisspacer Ultimate / 8–24 мм
дополнительно: 6 или 27 мм
Aluminium / Chromatech Ultra / Thermix TX.Pro / TGI Spacer M / Thermobar / Multitech / Swisspacer Advance / Swisspacer Ultimate / 8–24 мм
дополнительно: 6 или 27 мм
Минимальный размер рамки: 200 x 280 мм;
Максимальный размер рамки: 1800 x 2450 мм за один этап (более крупные рамки обрабатываются в два этапа)
рекомендуемый максимальный размер нагреваемых рамок 1500 x 2200 мм
рекомендуемый максимальный размер нагреваемых рамок 1500 x 2200 мм
Размеры секции гиба: Д 4850 мм, Ш 2040 мм, В 2550 мм
Размеры магазина заготовок: Д 5500 мм, Ш 1300 мм, В 1650 мм
Время производства для рамок 700 x 1400 мм: алюминий: около 25–28 сек.;
Chromatech Ultra / Thermix TX.Pro / TGI Spacer M: около 28–30 сек.;
Thermobar / Multitech / Swisspacer Advance / Swisspacer Ultimate: около 45–50 сек.
Chromatech Ultra / Thermix TX.Pro / TGI Spacer M: около 28–30 сек.;
Thermobar / Multitech / Swisspacer Advance / Swisspacer Ultimate: около 45–50 сек.
Установленная электрическая мощность: 5 кВт
Требования к пневматической системе: 3/4" – 6 бар
